GstarCAD Point Cloud 2025
We are pleased to introduce GstarCAD Point Cloud! This powerful solution offers a complete set of tools to seamlessly import and manage point cloud data directly in GstarCAD.
Point Cloud to CAD Conversion Software Package
GstarCAD is an alternative CAD software with high compatibility with ACAD. Through continuous improvement and innovation, GstarCAD far outshines its competitors in performance, stability and other key indicators, becoming one of the leading CAD software in the world. It offers all the features you know from ACAD, as well as innovative tools designed to streamline the design process.
Undet offers a specialized plug-in for GstarCAD, tailored to the needs of companies involved in real-world data acquisition and point cloud modeling. It streamlines daily operations, increases productivity, and reduces the workload needed to transform point cloud data into meaningful outputs such as 3D and BIM models, as well as 2D drawings.
GstarCAD is an alternative CAD software with high compatibility with ACAD. Through continuous improvement and innovation, GstarCAD far outshines its competitors in performance, stability and other key indicators, becoming one of the leading CAD software in the world. It offers all the features you know from ACAD, as well as innovative tools designed to streamline the design process.
Undet offers a specialized plug-in for GstarCAD, tailored to the needs of companies involved in real-world data acquisition and point cloud modeling. It streamlines daily operations, increases productivity, and reduces the workload needed to transform point cloud data into meaningful outputs such as 3D and BIM models, as well as 2D drawings.
With Undet Indexer you can seamlessly create point cloud projects from data from any laser scanner or drone, then open, transform and manage them directly in GstarCAD. (Supported formats are listed below in the Features section.)
Undet Browser for GstarCAD offers interactive editing and visualization capabilities, allowing you to view, analyze, and navigate digital data in a panoramic view that speeds up the creation process.
Narzędzie nawigacyjne jest widoczne w przestrzeni 2D lub 3D. Umożliwia łatwiejsze przełączanie między widokami standardowymi i izometrycznymi. Składa się z sześcianu, kompasu i opcji, które można przeciągać i klikać. Obsługuje przełączanie do dowolnych widoków, przewijanie bieżącego lub ustawianie go jako widoku głównego.
Polecenie BTABLE przechowuje odmiany bloku dynamicznego w tabeli właściwości bloku,
która zawiera takie właściwości, jak parametry starszego typu i parametry użytkownika.
Każdy wiersz w tabeli definiuje inną odmianę
bloku dynamicznego.
Za pomocą polecenia VPSYNC można zsynchronizować jedną lub więcej rzutni układu z rzutnią układu głównego, aby dopasować dokładne lokalizacje. Zsynchronizowane rzutnie używają współczynnika powiększenia rzutni głównej do oddzielnego drukowania długich rysunków lub precyzyjnego dopasowywania map.
Opcje „Prostokątne”, „Wielokątne” i „Modyfikuj” zostały dodane do polecenia REVCLOUD. Można też kontrolować liczbę uchwytów wyświetlanych na prostokątnej lub wielokątnej chmurce wersji. Możesz więc łatwiej utworzyć chmurkę wersji lub przedefiniować istniejącą.
GstarCAD umożliwia obsługę plików formatu SVG (Scalable Vector Graphics). Zarówno w zakresie eksportu jak i importu.
Nowe funkcje w panelu poleceń CUI, czyli „Elementy kontrolne wstążki” i „Elementy kontrolne paska narzędzi” zostały dodane w celu ułatwienia filtrowania i dodawania elementów.
- Slice a point cloud quickly and easily using slice volume adjustment tools.

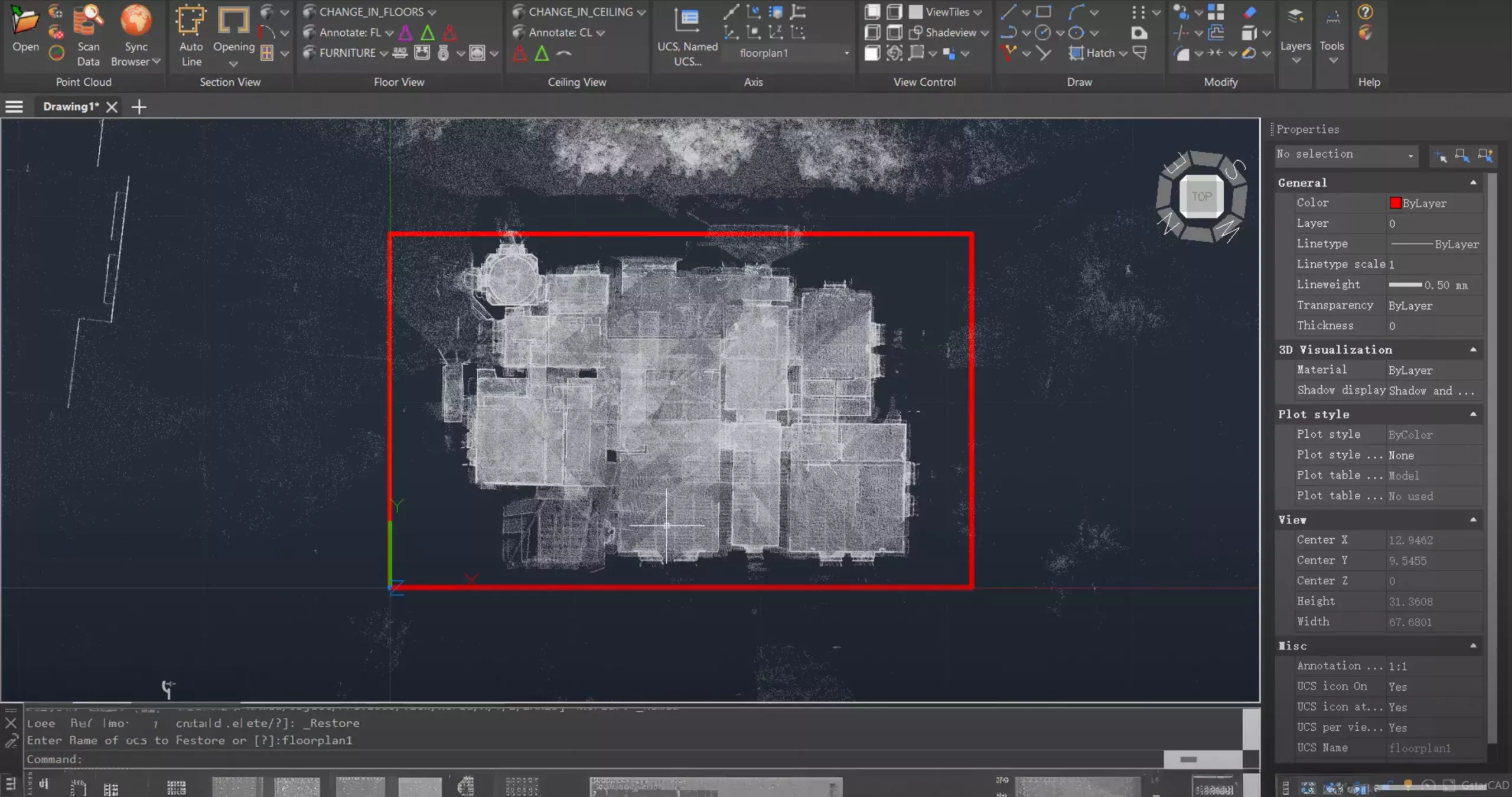

- A special tab for maximum focus on digitizing floor plans, divided into work stages: preparation, section view, floor view, and ceiling view.

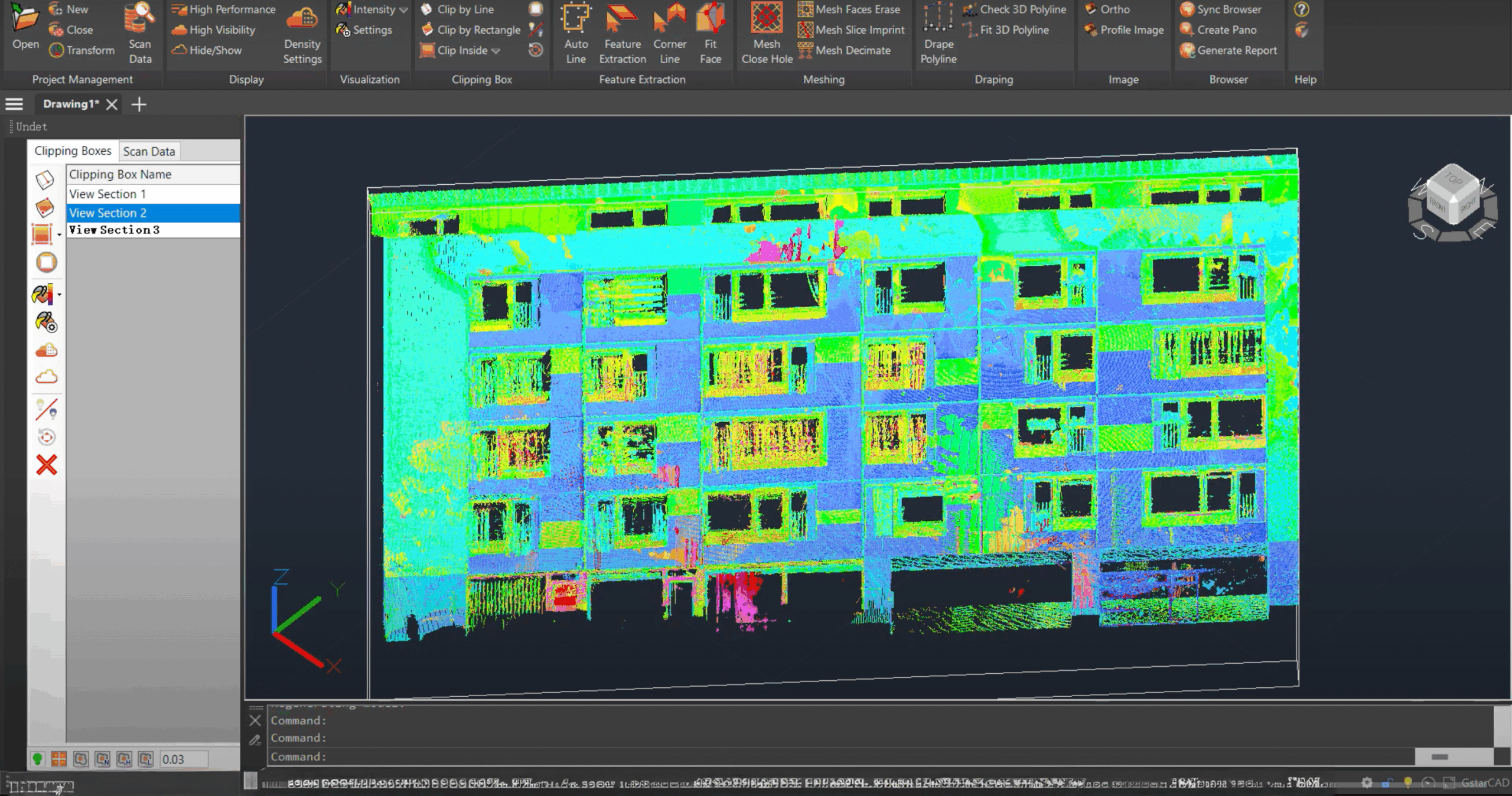

- Clipping Box: Supports multiple point cloud clipping methods, allowing you to flexibly adjust the clipping box size or switch between different clipping boxes.
- Specialized tools for inserting dynamic blocks of windows, doors, openings and recesses, and pilasters with just a few mouse clicks.
- Dynamic elevation level blocks designed to describe drawings without requiring additional measurements or manual editing of attributes.
- The Undet Browser tool is a feature that allows you to automatically create height annotation blocks by clicking on 360-degree panoramic images: door heights, beam heights, room heights and floor levels at once, floor-to-window distance – from window sill to top of window, and much more.
- Auto-Multi line tool for quick extraction of 2D lines with one click to more accurately align them with the actual point cloud section.
- Automatic image orientation and UCS tools: by line, by point cloud section, and by plane/objects.
- Polyline aligned tool to instantly draw perpendicular lines from a selected reference line.
- Automated tools for grouping and scanning files into logical groups: external and internal level scans.
- An orthophoto creation tool for quickly converting point cloud sections into orthophoto images. The Profile View tool generates a profile view in plan view without changing the UCS or view orientation.
- This tool allows you to create a terrain grid that automatically extracts a clean land surface. In addition, it includes editing functions for this grid, such as reducing the number of points (decimal), closing open spaces, removing unnecessary protruding elements (pins), removing unnecessary edges, creating cross sections, and extracting contour lines.
- Automatinio vaizdo sinchronizavimo funkcija: leidžia vienu spustelėjimu orientuoti vaizdą iš artimiausių skenavimo stočių Undet peržiūros programoje į neryškų taškų debesies skerspjūvio vaizdą.
- Greita prieiga prie taškų debesies naršyklės: leidžia peržiūrėti ir analizuoti 3D realybės duomenis taip, tarsi būtum vietoje.
- Atvaizdavimo režimas, taškų debesies spalvinimas pagal atskaitos plokštumą fiksuotais intervalais: leidžia greitai suprasti geometrijos pokyčius, kad būtų galima nubrėžti arba nustatyti trūkstamas linijas / objektus.
- Profilio skerspjūvio vaizdo generavimo įrankiai: prieinami plano vaizde, nekeičiant brėžinio plokštumos ir nesukant vaizdo projekcijos.
- Modelio tikrinimo spalvinimo režimas: naudojamas 3D modelio tikslumui patikrinti ir trūkstamoms detalėms nustatyti naudojant taškų debesies vizualizaciją realiuoju laiku modeliavimo metu.
- Modelio patikros kokybės kontrolės ataskaitų generavimo įrankiai: leidžia palyginti 3D modelį su taškų debesiu ir rodyti ataskaitą Undet naršyklėje, remiantis 360 laipsnių skenavimo stoties vaizdais.
- 3D orbitos sukimosi įrankiai: pasirinkus sukimosi centrą iš taškų debesies.
- Išmaniojo pritraukimo režimas: leidžia pritraukti taškus prie debesies, taškus skirtingais būdais (artimiausią, aukščiausią ir žemiausią tašką) ir ignoruoti pritraukimo prie trukdžių taškų klaidas.
- 100% DWG. GstarCAD naudoja naujausią DWG failų formatą be poreikio importuoti ar eksportuoti. Skaitykite ir modifikuokite brėžinius, sukurtus naudojant AutoCAD® (arba kitas panašias programas), ir išsaugokite juos tiesiogiai tuo pačiu formatu. Tai taikoma bet kuriai DWG versijai – nuo seniausios iki naujausios.
- Importuokite taškų debesis iš bet kurio lazerinio skenerio arba drono: *.E57, *.FLS, *.RCP/RCS, *.PTX, *.ZFS, *.LAS, *.LAZ, *.PTS, *.PLY, *.DP, *.FPR, *.LSPROJ, *.FWS, *.CL3, *.CLR, *.RSP, ASCII / NEZ (X,Y,Z/i/RGB) ir pasirinktinio ASCII / TXT failų formato importavimas.
- Taškų debesies vizualizavimas su keliais spalvinimo režimais: pagal šaltinį (RGB), pagal intensyvumą, pagal plokštumą, pagal Z ašį (aukštį), pagal skenavimo stotį ir su papildomu skaidrumo režimu.
- Programinė įranga yra optimizuota taip, kad išlaikytų aukštą kompiuterio ir programinės įrangos našumą net dirbant su dideliais taškų debesies duomenų kiekiais (šimtais ar net tūkstančiais stočių / skenavimo failų).
- Intuityvi taškų debesies naršyklėje integracija, siekiant geriau suprasti ir matyti, ką vaizduoja taškų debesys.
- Koordinačių sistemos tvarkyklė leidžia greitai perkelti taškų debesį ir sulygiuoti jį su UCS arba perkelti į optimizuotas koordinates, o tai apsaugo nuo rodymo problemų dirbant su georeferenciniais taškų debesimis.
- Specialus įrankių rinkinys taškų debesies vaizdo pjūviams valdyti: aktyvuoti, deaktyvuoti, ištrinti, pervadinti arba eksportuoti kaip naują Undet projektą.
- Žaibiškai greitas stoties / nuskaitymo failo / rodinio pjūvio įrankių perjungimas su išmaniuoju žymekliu, kuris greitai nustato tankiausią nuskaitymo failą aktyviame rodinio pjūvyje.
